【HDMI-FMC】TERASIC友晶HDMI-FMC Board

  • 产品型号: HDMI-FMC
  • 产品品牌: TERASIC友晶科技/Intel FPGA
  • 产品规格: HDMI 1.4a/1.3﹐HDCP 1.4 并兼容 DVI
  • 产品价格: 欢迎咨询采购,量多优惠多,提供完善的售后保障和支持!
  • 咨询热线:18062095810

友晶科技 HDMI-FMC 是一个带有 FMC (FPGA Mezzanine card) 接口的 HDMI 收发子卡。 用户可以通过 FMC 连接器将 HDMI 子卡与 FPGA 开发板连接起来﹐进行高达 4Kx2K@30fps 分辨率的 HDMI 图像和视频采集、处理和显示等。

HDMI- FMC 子卡同时提供 Tx和Rx 模块﹐支持 HDMI 1.4a 的特性。 Tx 模块支持最常用的标准和非标准视频输入格式﹐最常用的 3D 格式﹐视频分辨率可达 8 位 4K(30Hz)﹑12 位 1080p(60Hz)﹑12 位 720p/1080i (120hz Hz)﹑16 位 1080p(30Hz)。 音频接口支持 S/PDIF﹑DSD﹑I2S 和 HBR 音频格式输入。

Rx 模块能够支持所有必需的和附加的 3D 视频格式和扩展比色 (sYCC601﹑Adobe®RGB﹑Adobe YCC601﹑xvYCC扩展色域﹐其兼容 CEC 1.4)﹐并支持多达 36 位深的颜色。音频接口支持 SACD﹑DSD﹑I2S 和 HBR 音频格式输出。

我们提供 HDMI-FMC 子卡与不同的 FPGA 开发板搭配的完整案例。 这些案例使用 RTL & ALTERA VIP 创建﹐参考这些案例﹐用户可以快速开发他们的应用程序。

HDMI-FMC 子卡有许多功能﹐允许用户实现广泛的设计项目﹐从简单的电路到各种多媒体项目等。

开发板具有以下硬件:

  • 接口: VITA 57.1 FMC﹐可调节的 I/O 标准 (1.5/1.8/2.5/3.0V)。

  • Tx  模块:
    • 芯片 P/N: SiI9136-3
    • HDMI 1.4a/1.3﹐HDCP 1.4 并兼容 DVI
    • 视频格式: 4:4:4 RGB, 4:4:4/4:2:2 YCrCb
    • 像素分辨率: 4Kx2K@60Hz
    • 像素时钟: DDR/SDR ﹐高达 300MHz
    • 支持3D 格式
    • 支持高比特率音频

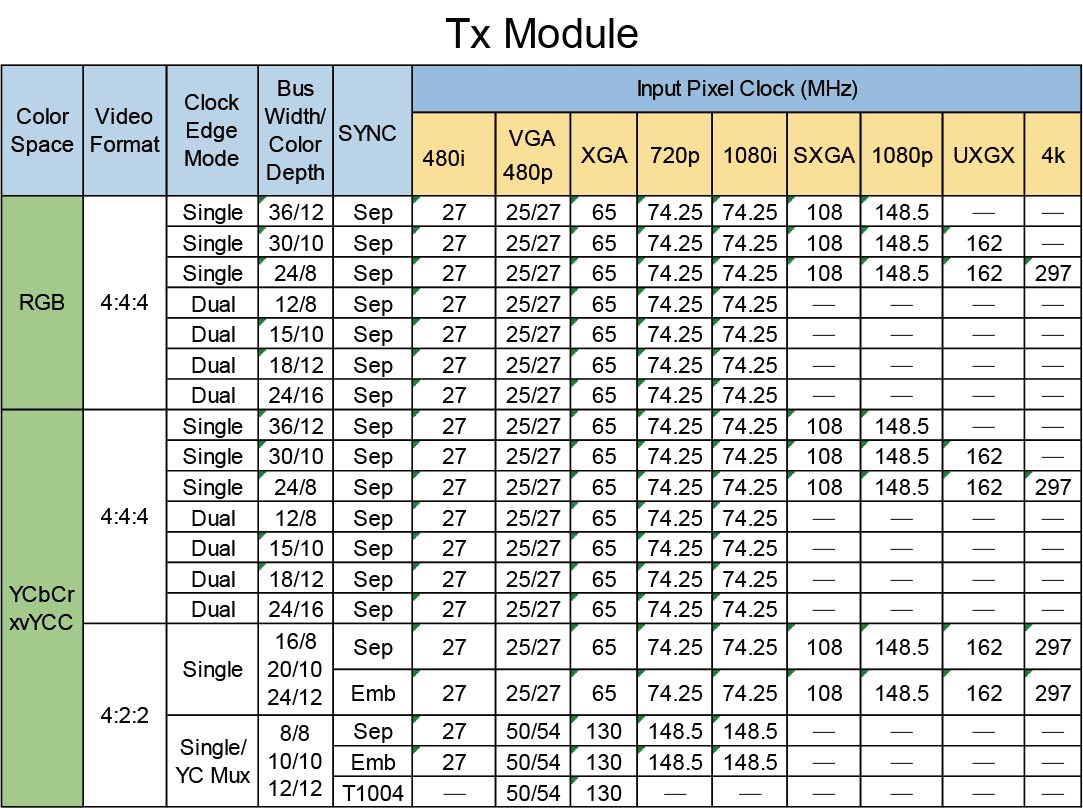

    • 支持以下输出视频格式


  • Rx 模块:
    • 芯片 P/N:  ADV7619 (无HHDCP密钥)
    • HDMI 1.4a/1.3, HDCP 1.4 ﹐兼容DVI
    • 视频格式: 4:4:4 RGB, 4:4:4/4:2:2 YCrCb
    • 像素分辨率: 3840x2160@30Hz
    • 像素时钟: DDR/SDR 高达297MHz

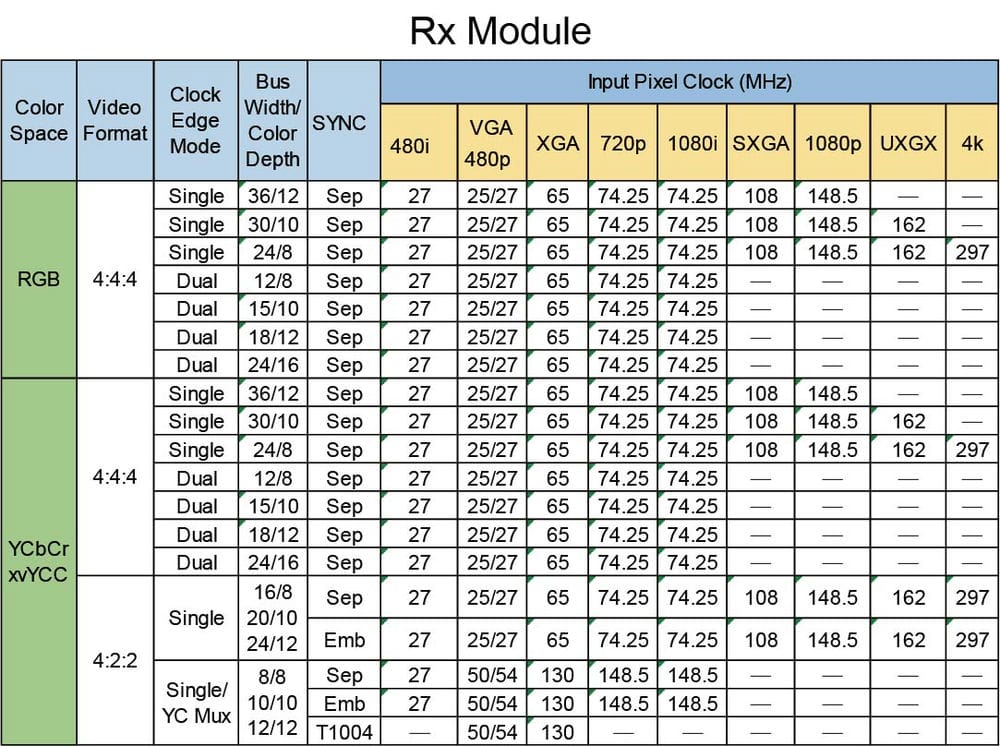

    • 支持以下输入视频格式:
  • 电平转换:
    • MAXII EPM2210
    • I/O 标准 (1.5/1.8/2.5/3.0V)

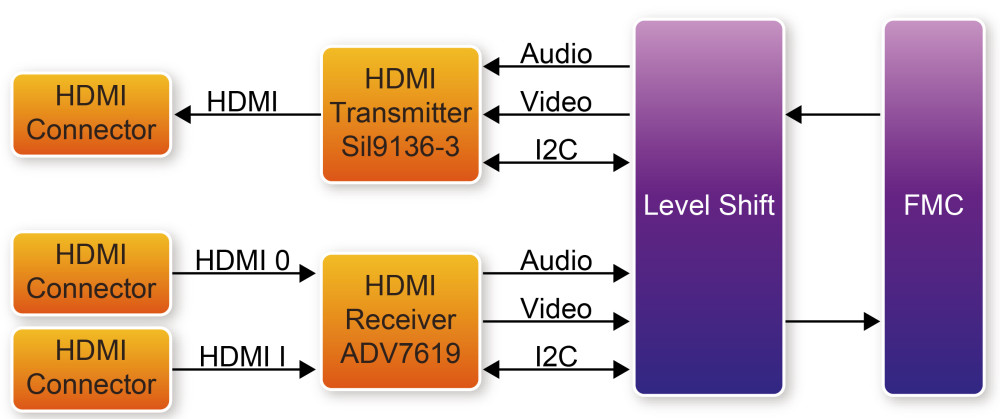

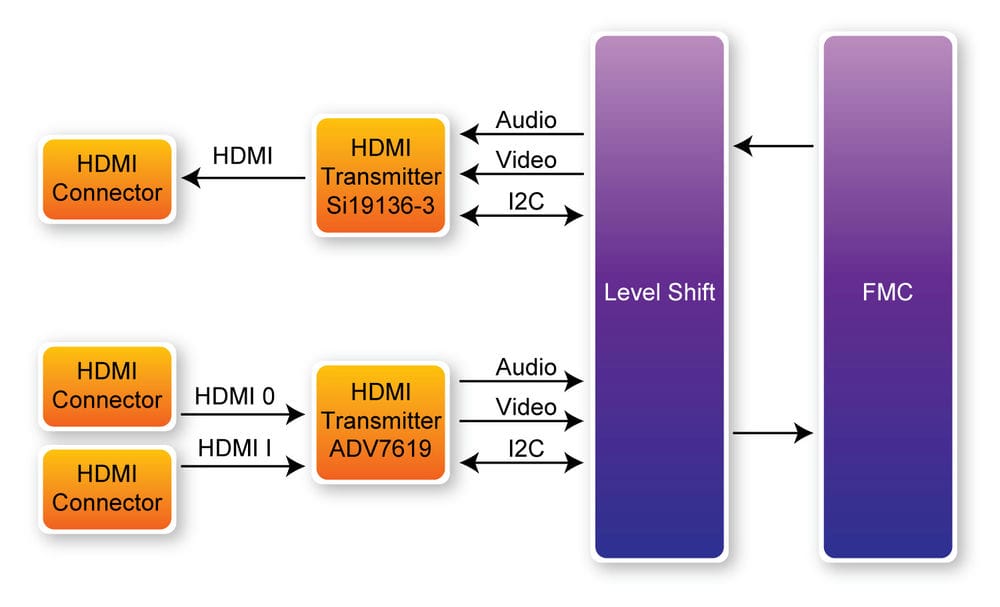

 HDMI-FMC 功能框图

连接

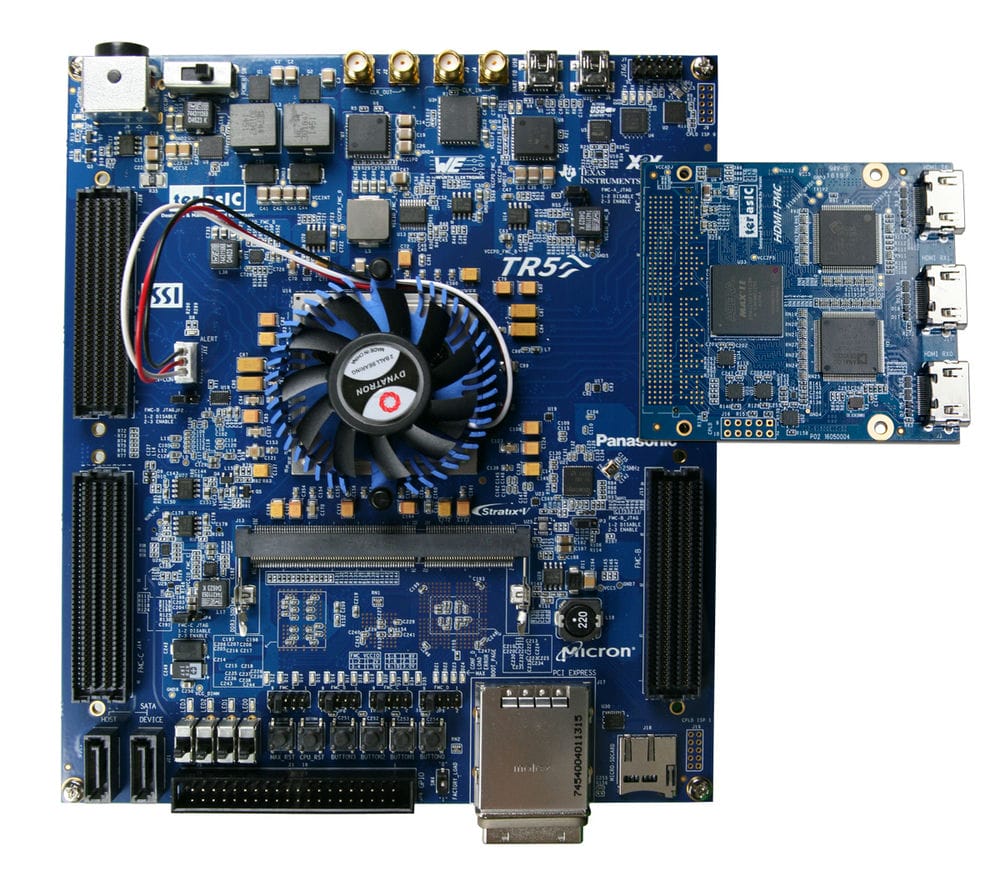

  • 连接 HDMI-FMC 和 TR5 开发板的 FMCA 接口

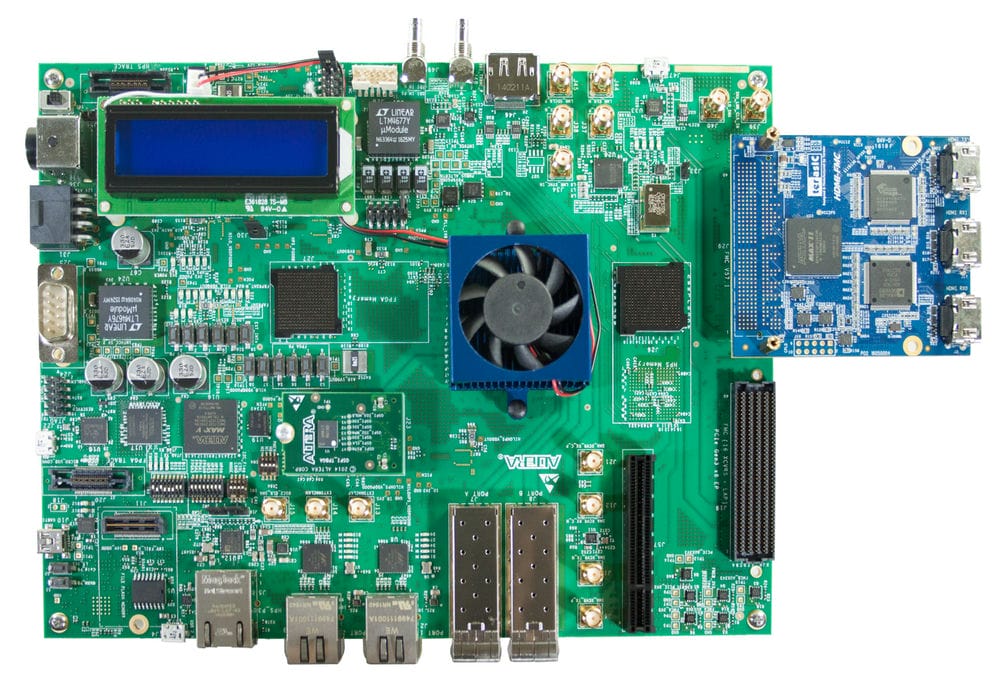

  • 连接 HDMI-FMC 子卡和 A10SoC 开发板的 FMCA 接口

No 产品名称 售价(RMB)
1. [HDMI-FMC]HDMI-FMC Board
产品编号: P0431  重量: 300g
xxx

Documents

标题 版本 档案大小(KB) 新增日期 下载
HDMI-FMC User Manual 1.1 2758 2017-06-05

CD-ROM

标题 版本 档案大小(KB) 新增日期 下载
HDMI-FMC CD-ROM 1.1.0   2017-06-05
